汽車 火星塞接地強化線組 安裝方式

注意:1.建議安裝火星塞接地前,先確認火星塞是否需要換新,避免再次拆裝火星塞時損壞銅片。

           2.此銅片適合的火星塞為一般常見的14mm口徑火星塞,購買前請確認您愛車火星塞的口徑是否適合。

            (舉例:2009年後的Altis火星塞口徑為12mm,如不是14mm火星塞車種,請告知,另開賣場,謝謝)

產品內容
特製銅片x4(4汽缸車種)
T型轉接頭x4
編織網地線 150cm
8-6鍍金端子 x1
8-6用熱縮套 x1
熱縮套 一截

請先注意您車上火星塞規格,此內徑指的是螺牙的部份 。圖中為14mm


舉例,新toyota則是另一種規格



安裝完成圖

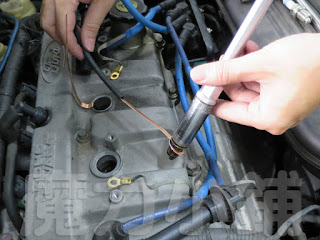

安裝步驟

1.


2.



3.




4. 銅片部份可依照個人喜好擺放位子,取決長度剪裁

 大約是露出洞口保留3-5cm,也可保留至最後階段再裁減




5.套上熱縮套,套不套都沒有關係



6. 熱縮套遇熱會縮,耐高溫,
   不過熱縮套是套在銅片上,在火星塞的橡膠套到綠色夾這距離,熱縮套是為了防止晃動太厲害,不是為了絕緣(整個汽缸都是負極,所以銅片留太長容易晃動














7. 安裝銅墊請小心, 薄墊片很容易鎖斷







8.



9. T型接頭只要雙端壓上即可,壓蓋後請確認是否確實壓緊





10. 線牽至電瓶負極即可,如擔心網線接觸到正極,可將線材套上熱縮套即可。
圖例示範是為了拍照而未套上熱縮套



















解決方式 ,可以將套桶削短一些,
或是安裝時,套桶不要用力壓到底





t型夾夾上即固定














四缸拉出來,透過T型夾接上銀色網線後,同時接回電瓶負極時,如果會經過電瓶的正極,那銀色網線就要套上熱縮套絕緣。

2015年11月16日 星期一

機車版 火星塞接地強化線組 安裝方式

機車版套件 全部

銅環x1
火星塞銅片x1
開口端子x1
8-6端子x2
編織網藍色線 150cm(升級為200cm)
熱縮套一截(套火星塞銅片)





火星塞拆下,先檢查使用狀況,如使用過度請先更換火星塞。

火星塞銅片套進火星塞羅紋部分



銅片抓出大約距離(適當裁剪長度)



套進火星塞前,銅片先套上熱縮套



熱縮套遇熱會縮,耐高溫,不過熱縮套要套銅片上,
在火星塞的橡膠套到T型夾這距離,
熱縮套是為了防止晃動太厲害(所以銅片不要留太長),
不是為了絕緣(整個汽缸都是負極)

●銅片末端用尖嘴鉗折成一個凹痕


●銅環先套進火星塞銅片,藍色地線剝皮,再穿進銅環內(如下圖)


●使用尖嘴鉗(也可以用你順手的工具)壓成下圖
讓接地線和銅片銅環形成一個凹再壓扁,這樣才不會有鬆脫的情況發生


●使用熱縮套套好(可以事先先套進去),美觀~


【完成圖】

●套進火星塞後鎖回去(使用適當扭力)
蓋回去火星塞蓋


安裝請小心不要壓斷,

火星塞該換的請先換掉

裝上後盡量不要拆裝第2次




〈注意:此圖為未加熱縮套,機車行駛中較易斷裂》



●火星塞銅片那條,量適當長度接至紅圈中(引擎上的接點),打上端子接在紅點


●再將剩餘的線做一條接至電池負極(一樣兩端套上熱縮套再打上端子)




完成

效果呢?我們講不算,google搜尋 火星塞接地看看別人怎麼說?
